Kit d'aide à la fixation de la hotte

ATTENTION : Vérifier que les parois sont en mesure de supporter le poids de la hotte, dans le cas contraire, procéder à tous les ouvrages de maçonnerie nécessaires.

Distribuer de manière uniforme le poids de la hotte sur tous les ancrages.

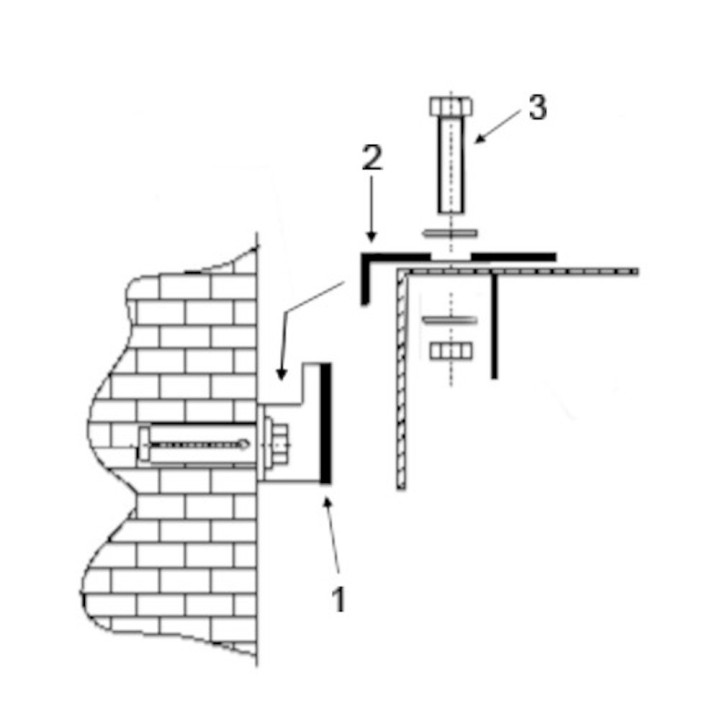

Utilisation (voir image)

• Fixer au mur le soutien 1 par le biais de vis et de tasseaux
• Fixer à l’aide de vis l’équerre 2 à l’équerre 3 en
• refermant entre les deux la partie supérieure de la hotte
• Accrocher l’équerre 2 au soutien 1
• Régler la vis 4 pour mettre la hotte à niveau

INSTRUCTIONS DE POSITIONNEMENT

• Placer la hotte au-dessus de l’appareillage auquel elle est destinée.
• Les dimensions externes de la hotte doivent dépasser de 20 à 40 cm celles de l’appareillage
• La hauteur à partir du sol doit être comprise entre 1900 et 2000 mm et, dans tous les cas, la distance minimum entre le plan de cuisson et la partie la plus basse de la hotte doit être de 1000 mm.
• Le conduit d’évacuation de la hotte doit être placé dans une conduite de cheminée exclusivement réservée à la hotte et conforme aux normes en vigueur.
